Kompleksowy przewodnik po urządzeniach pomocniczych do sterowania temperaturą: dokonaj właściwego wyboru, obsługuj prawidłowo, działaj z pewnością siebie

W laboratoriach uniwersyteckich, centrach badań i rozwoju farmaceutycznego oraz zakładach produkcji chemii precyzyjnej wyposażenie pomocnicze do regulacji temperatury odgrywa kluczową rolę w zapewnieniu dokładnej regulacji cieplnej oraz stabilnej wydajności procesów. Obiegowe urządzenia grzewczo-chłodzące, obiegowe urządzenia wysokotemperaturowe oraz niskotemperaturowe pompy chłodzące są powszechnie stosowane w celu wspierania reakcji chemicznych, destylacji, oczyszczania, ekstrakcji oraz wielu innych procedur, które zależą od dokładnych warunków termicznych. Niemniej jednak wiele zespołów nadal napotyka powtarzające się trudności: wybór niewłaściwego sprzętu do danego zastosowania, eksploatacja systemów bez zastosowania ustandaryzowanych procedur lub trudności w diagnozowaniu awarii w przypadku wystąpienia problemów.

Aby pomóc rozwiązać te problemy, przygotowaliśmy ten ustandaryzowany, kompleksowy przewodnik po urządzeniach pomocniczych do sterowania temperaturą. W niniejszym artykule omówiono podstawowe zasady działania tych urządzeń, kluczowe układy decydujące o ich wydajności oraz najważniejsze czynniki wpływające na wybór przed zakupem. Cel jest prosty: pomóc w lepszym zrozumieniu jednostek sterowania temperaturą, dokonywaniu bardziej precyzyjnego wyboru, skutecznym użytkowaniu oraz bezpiecznym zarządzaniu nimi przez cały okres ich eksploatacji.

1. Najpierw rzecz najważniejsza: czym są urządzenia pomocnicze do sterowania temperaturą?

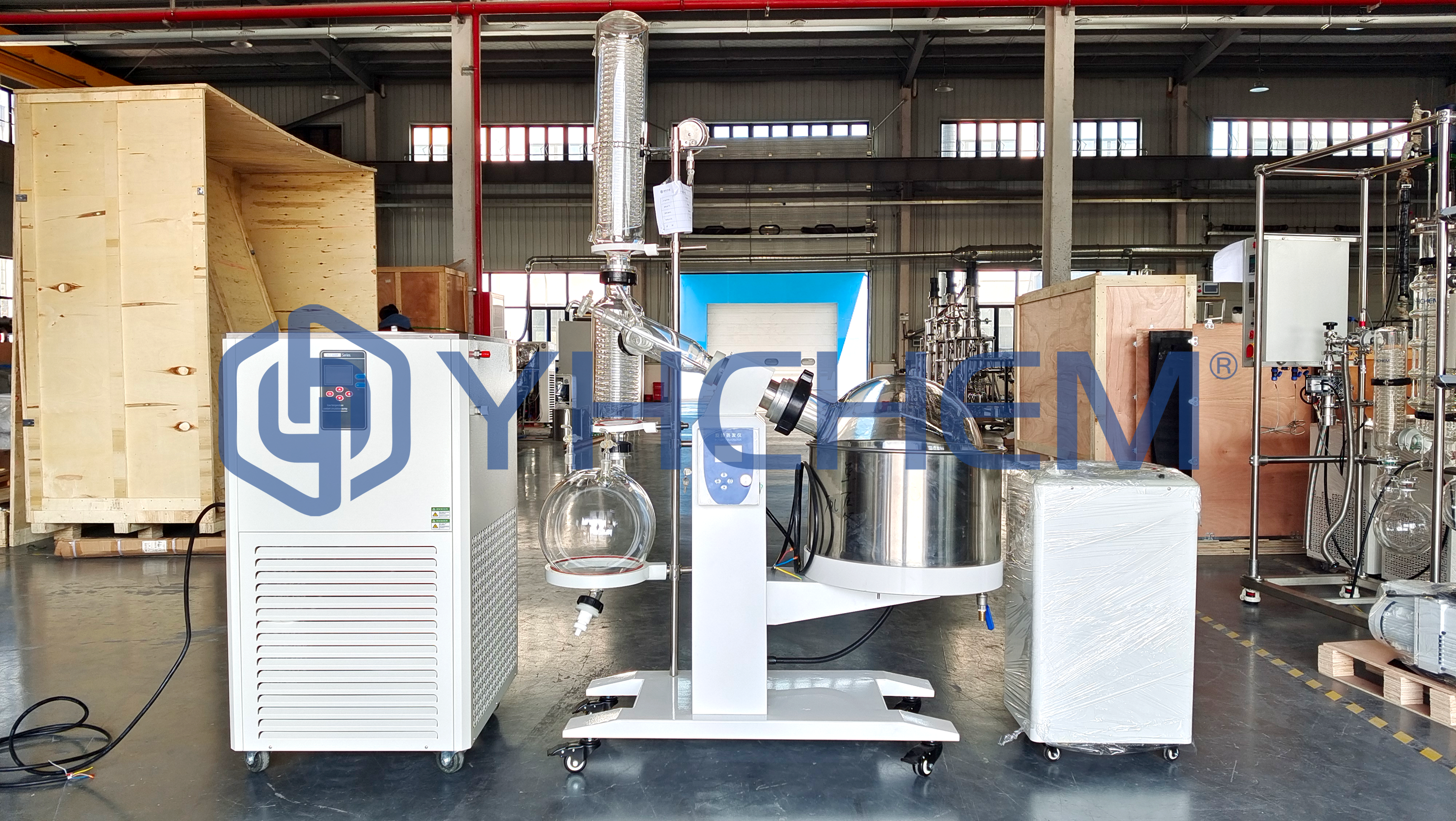

W niniejszym artykule termin „urządzenia pomocnicze do sterowania temperaturą” odnosi się do urządzeń wspomagających, które dostarczają dokładnie kontrolowanego, cyrkulującego medium cieplnego do kluczowego sprzętu procesowego. Układy te są stosowane w celu spełnienia wymagań dotyczących sterowania temperaturą w procesach takich jak reakcje chemiczne, destylacja, ekstrakcja, zagęszczanie i oczyszczanie.

Podstawową zasadą działania tych urządzeń jest prosta logika: cyrkulacja medium + precyzyjna kontrola temperatury + ochrona bezpieczeństwa kwalifikowana jednostka do kontroli temperatury zwykle składa się z pięciu podstawowych systemów, z których każdy pełni określoną rolę w zapewnieniu niezawodnego działania.

1) System cyrkulacji mocy
Ten system zapewnia moc zamkniętego obiegu niezbędną do przemieszczania medium cieplnego przez proces. Bezpośrednio określa natężenie przepływu i ciśnienie tłoczenia, które z kolei wpływają na wydajność wymiany ciepła oraz stabilność procesu.

2) System wykonawczy kontroli temperatury
Jest to podstawowy, grzewczy i/lub chłodzący segment jednostki. Określa zdolność systemu do nagrzewania i ochładzania oraz skuteczność utrzymywania wymaganej wartości zadanej.

3) System magazynowania medium i rurociągów
Ten segment przechowuje i transportuje cyrkulujące medium w zamkniętym obiegu. Poprawne zaprojektowanie pozwala zmniejszyć straty spowodowane parowaniem, zanieczyszczeniem, utlenianiem oraz degradacją termiczną.

4) Inteligentny system sterowania
Często opisywany jako „mózg” urządzenia, ten system umożliwia precyzyjną kontrolę temperatury opartą na algorytmie PID oraz koordynuje działanie systemu w różnych warunkach procesowych.

5) System ochrony bezpieczeństwa
Ten system zapewnia funkcje alarmowe, blokady i zabezpieczenia, które utrzymują urządzenie i proces w bezpiecznych granicach. Jest to ostatnia bariera chroniąca przed ryzykiem operacyjnym.

Zrozumienie tych pięciu systemów stanowi podstawę do wyboru odpowiedniego modelu oraz budowy bezpieczniejszej i bardziej wydajnej strategii kontroli temperatury.



2. Analiza podstawowych systemów: co sprawdzić przed wyborem urządzenia

2.1 System obiegu mocy: odpowiedni pompę zapobiega wyciekom i poprawia wydajność

Pompa jest jednym z najważniejszych komponentów każdego pomocniczego urządzenia do kontroli temperatury. Nieodpowiedni wybór pompy może prowadzić do niewystarczającego przepływu, niestabilnego obiegu, wycieków uszczelnień lub nadmiernego zużycia wymagającego częstej konserwacji.

Pompy z napędem magnetycznym często są preferowaną opcją przy obsłudze rozpuszczalników organicznych lub olejów do przekazywania ciepła. Dzięki zastosowaniu bezuszczelkowego sprzęgła magnetycznego znacznie zmniejszają one ryzyko wycieku i są dobrze dopasowane do zastosowań wymagających konfiguracji odpornych na wybuch lub o wysokim poziomie bezpieczeństwa.

Przemysłowe wentylatory są bardziej odpowiednie do zastosowań o dużym przepływie i dużej wysokości podnoszenia. Są powszechnie stosowane w warunkach przemysłowych na większą skalę, gdzie wymagana jest większa zdolność cyrkulacji. W przypadku tych systemów dobrym rozwiązaniem jest również zintegrowanie komponentów wspomagających, takich jak czujniki ciśnienia, filtry oraz zawory zwrotne. Te akcesoria zapobiegają uszkodzeniu obudowy pompy przez zanieczyszczenia oraz uniemożliwiają przepływ medium w kierunku przeciwnym podczas wyłączenia lub wystąpienia nieprawidłowości.

W praktyce pompę nigdy nie należy dobierać wyłącznie na podstawie nominalnego przepływu. Inżynierowie powinni ocenić cały obwód obiegu, w tym długość rur, różnicę wysokości, opór urządzeń oraz spadek ciśnienia w wymienniku ciepła. Tylko wtedy można prawidłowo dobrać urządzenie zgodnie z rzeczywistymi wymaganiami dotyczącymi jego wydajności.

2.2 System realizacji sterowania temperaturą: ogrzewanie, chłodzenie czy oba te działania?

Konfiguracja systemu sterowania temperaturą określa zakres zastosowań danego urządzenia.

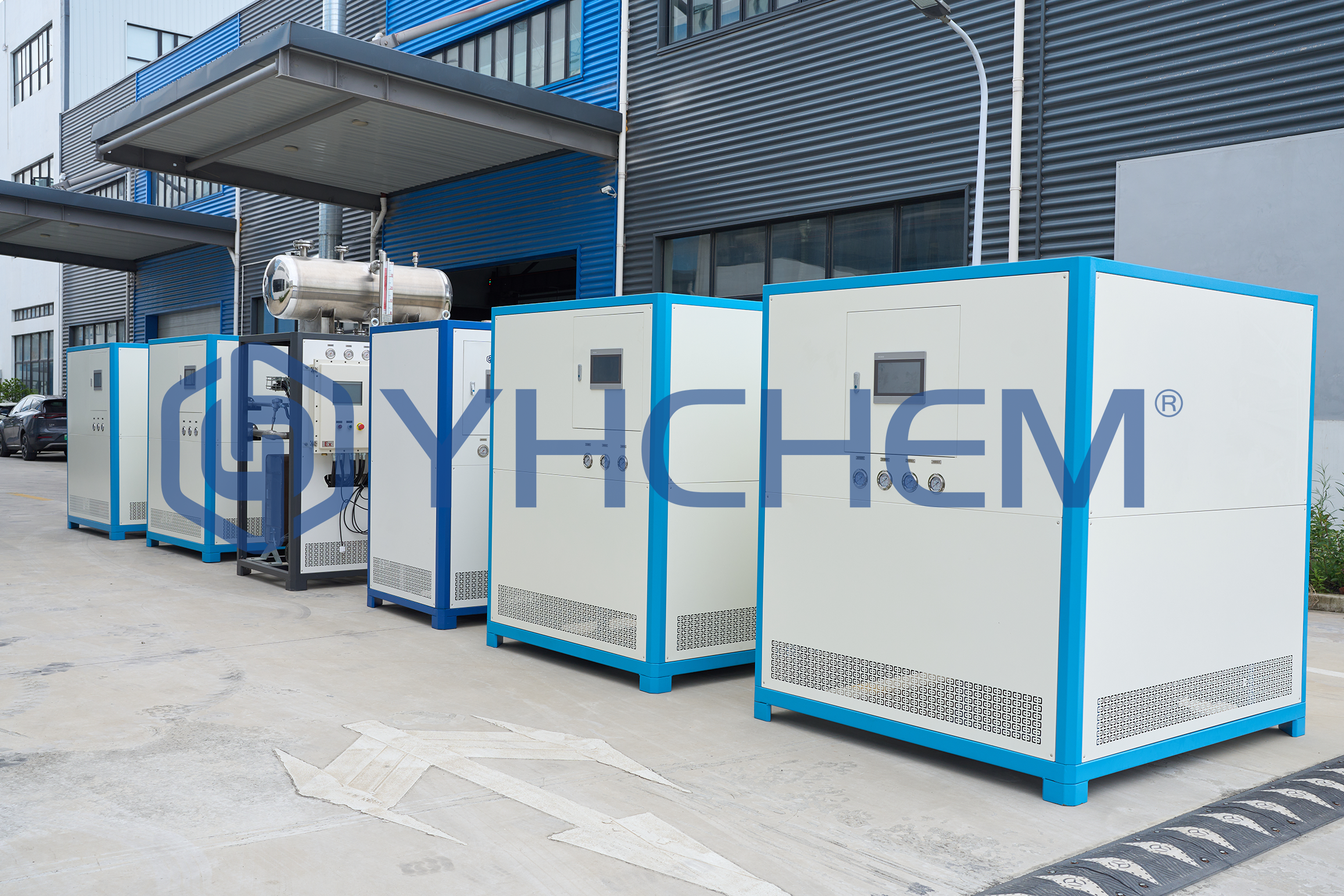

Systemy wyłącznie do ogrzewania , takie jak cyrkulacyjne termostaty wysokotemperaturowe i kąpiele olejowe, są odpowiednie dla zastosowań wymagających stabilnej pracy w podwyższonej temperaturze. Są one powszechnie stosowane w procesach utrzymywania stałej wysokiej temperatury, w których chłodzenie nie jest potrzebne.

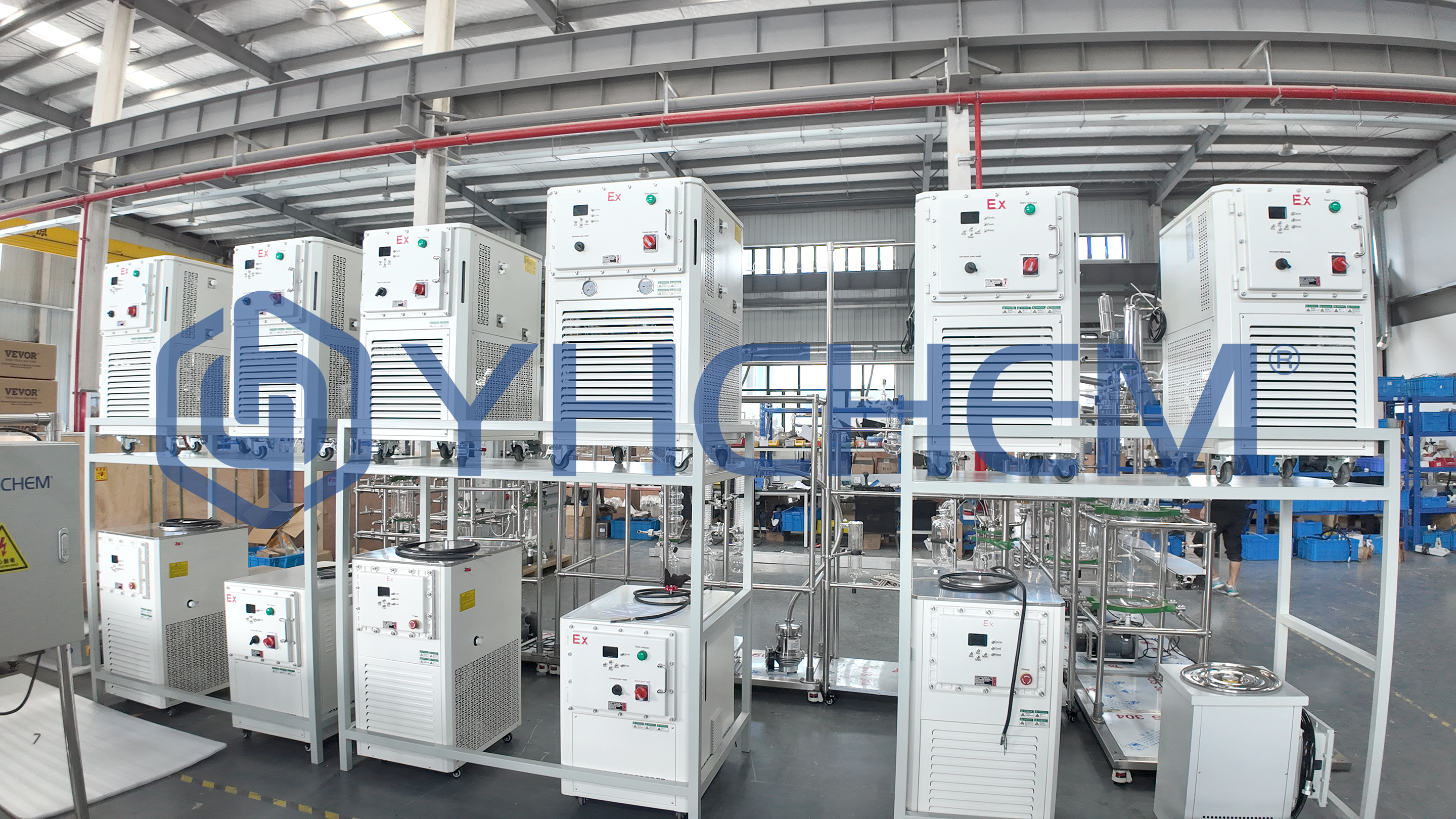

Systemy wyłącznie do chłodzenia , takie jak cyrkulacyjne termostaty niskotemperaturowe lub pompy chłodzące, są zaprojektowane do wykonywania specjalizowanych zadań chłodzenia w niskich temperaturach. Są one idealne w przypadku procesów, które głównie wymagają odprowadzania ciepła lub wsparcia w niskich temperaturach.

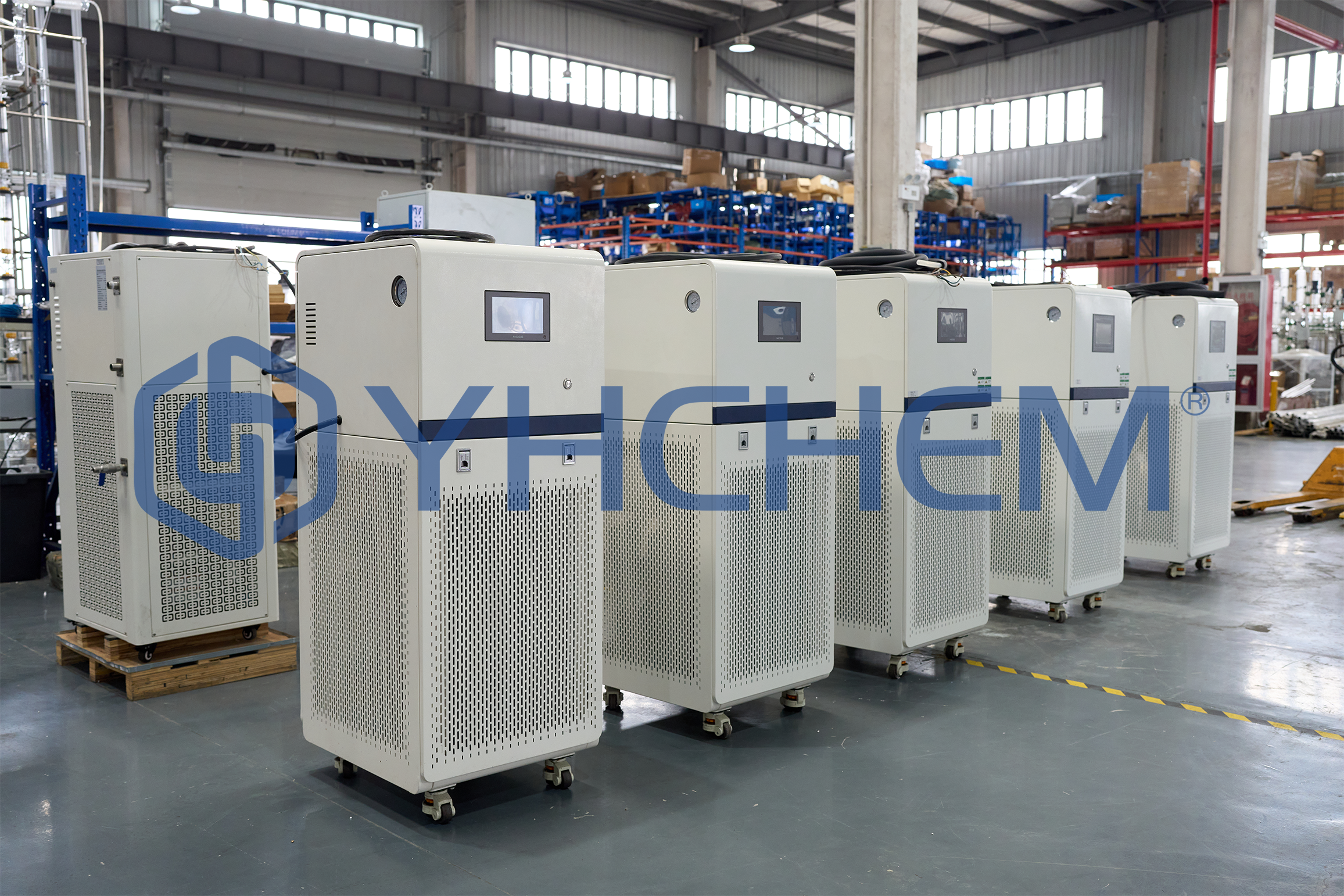

Zintegrowane systemy grzewczo-chłodnicze często nazywane cyrkulatorem temperatur wysokich i niskich, zapewniają zarówno ogrzewanie, jak i chłodzenie w jednej jednostce. Mogą zapewnić ciągłą kontrolę temperatury w szerokim zakresie i należą do najczęściej stosowanych rozwiązań w laboratoriach. Ich elastyczność czyni je szczególnie przydatnymi w zastosowaniach wymagających dynamicznych zmian temperatury procesu, cykli termicznych lub wieloetapowych procedur eksperymentalnych.

Oceniając te systemy, użytkownicy powinni zwracać uwagę nie tylko na końcowy zakres temperatur, ale także na jednorodność temperatury, dokładność regulacji, szybkość ogrzewania i chłodzenia oraz wydajność pod obciążeniem. System, który dobrze sprawdza się przy braku obciążenia, może zachowywać się zupełnie inaczej po podłączeniu do reaktora lub zbiornika procesowego.

2.3 Środowisko robocze i przewody: Nieodpowiednie środowisko robocze stanowi ukryte zagrożenie bezpieczeństwa

Wybór niewłaściwego medium obiegowego nie jest drobnym błędem. Może on bezpośrednio wpływać na stabilność kontroli temperatury, bezpieczeństwo sprzętu oraz czas eksploatacji całego systemu. Różne zakresy temperatur wymagają zastosowania różnych mediów o odpowiednich właściwościach cieplnych, lepkości, stabilności i zgodności.

Typowe wytyczne do doboru obejmują:

od −80 °C do 200 °C: syntetyczne media węglowodorowe

od 0 °C do 100 °C: woda lub wodny roztwór glikolu etylenowego od 200 °C do 300 °C: wysokotemperaturowe syntetyczne oleje przeznaczone do przekazywania ciepła

Każde medium ma swój własny zakres dopuszczalnych warunków pracy. Poniżej lub powyżej tego zakresu mogą wystąpić problemy, takie jak zamarzanie, koksowanie, utlenianie, nadmierne lotność, obniżona przepływowość lub przyspieszone zużycie elementów. Dodatkowo układ rurociągów musi być zgodny ze środkiem obiegowym pod względem materiałów uszczelniających, odporności na korozję, wytrzymałości na ciśnienie oraz izolacji termicznej.

Dobrze zaprojektowana średnia obwodnica powinna również minimalizować objętość martwą, unikać niepotrzebnych zakrętów oraz zapewniać uszczelnioną ścieżkę transportu. Dobra konstrukcja rurociągów przyczynia się do zmniejszenia strat cieplnych, ograniczenia utleniania oraz poprawy szybkości reakcji. W zastosowaniach wysokotemperaturowych lub zagrożonych szczególną uwagę wymagają odpowiedni dobór węży, izolacja termiczna oraz niezawodność połączeń.

2.4 Sterowanie i bezpieczeństwo: Nieustęplne podstawowe wymagania w zastosowaniach laboratoryjnych i przemysłowych

Dla współczesnych użytkowników laboratoryjnych i przemysłowych wydajność sterowania oraz ochrona bezpieczeństwa nie są opcjonalnymi dodatkami – stanowią one podstawowe wymagania.

Z punktu widzenia sterowania wiele zaawansowanych systemów wykorzystuje obecnie interfejsy dotykowe w połączeniu z algorytmami PID , umożliwiając precyzję regulacji temperatury na poziomie ±1°C w odpowiednich warunkach eksploatacyjnych. Takie systemy mogą również obsługiwać programowalne krzywe nagrzewania i chłodzenia, wielostopniowe narastania temperatury oraz interfejsy komunikacyjne takie jak RS485 do integracji z systemami DCS lub centralnymi platformami sterowania. W branżach o ścisłych wymogach dokumentacyjnych te funkcje mogą pomóc w spełnieniu Wymogów dotyczących rejestracji danych i śledzenia zgodnych z GMP .

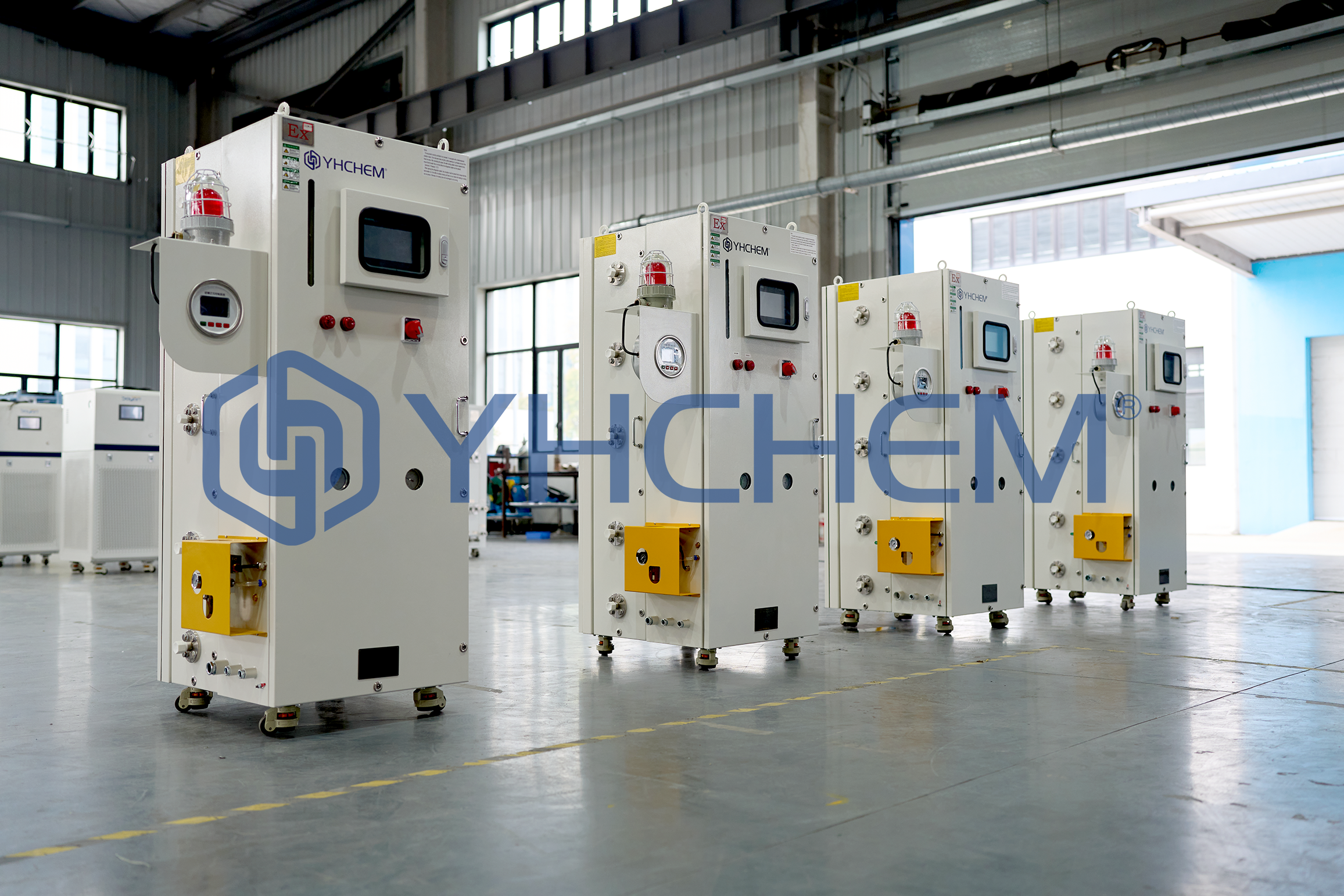

Z punktu widzenia bezpieczeństwa odpowiednia jednostka do regulacji temperatury powinna zawierać kompleksową ochronę przed przegrzewaniem, niskim poziomem cieczy, prądem upływu oraz nadciśnieniem . W środowiskach zagrożonych wybuchem dostępne są również modele odporno na wybuch. Mogą one spełniać klasyfikacje takie jak Ex d IIB T4 / Ex d IIC T4 , co czyni je odpowiednimi do stosowania w wyznaczonych strefach odpornych na wybuch.

Dla użytkowników kluczowy wniosek jest oczywisty: jednostkę do regulacji temperatury nie należy oceniać wyłącznie pod kątem wydajności cieplnej. Urządzenie skutecznie ogrzewające i chłodzące, ale pozbawione wielowarstwowej ochrony bezpieczeństwa, może generować istotne ryzyko operacyjne.

3. Podstawowe elementy etapu przed sprzedażowym: zastosowanie ustandaryzowanego procesu w celu uniknięcia błędów w doborze

Wybór niewłaściwego sprzętu do regulacji temperatury nie tylko wpływa negatywnie na wyniki eksperymentów. Może również stwarzać zagrożenia dla bezpieczeństwa, zwiększać koszty eksploatacji oraz skracać żywotność urządzenia. Dlatego komunikacja sprzedawcza i zbieranie wymagań muszą przebiegać zgodnie ze standaryzowanym procesem.

Zanim ostatecznie dobierzesz sprzęt, upewnij się, że poniższe informacje są jednoznacznie określone:

1) Identyfikacja obiektu podlegającego regulacji temperatury
Potwierdź typ urządzenia, objętość naczynia oraz powierzchnię wymiany ciepła. Obciążenie cieplne zależy w dużej mierze od tego, co dokładnie jest przedmiotem regulacji w danym systemie.

2) Ustalenie kluczowych parametrów
Określ wymagany zakres temperatury, dokładność regulacji oraz szybkość narastania/obniżania temperatury (tempa grzania/chłodzenia). Te parametry są kluczowe przy doborze odpowiednich rozmiarów systemu.

3) Potwierdzenie wymagań dotyczących medium cyrkulującego
Oceń zapotrzebowanie na przepływ, ciśnienie w systemie, zgodność chemiczną, ryzyko korozji oraz konieczność zastosowania konstrukcji odpornych na wybuch.

4) Weryfikacja środowiska instalacyjnego
Ustalić, czy system będzie używany w warsztacie czy w laboratorium, określić klasyfikację przeciwwybuchową, jeśli jest to istotne, oraz potwierdzić dostępne zasilanie.

5) Zrozumieć wymagania dotyczące zgodności i integracji
Sprawdzić, czy projekt wymaga komunikacji z systemami nadrzędnymi, rejestrowania danych, wsparcia dla walidacji lub zgodności z GMP.

Standardowy proces przedsprzedażowy zapobiega niejasnym założeniom i zmniejsza ryzyko nadmiernych obietnic lub akceptacji nieodpowiednich, niestandardowych konfiguracji. W wielu przypadkach błędy doboru wynikają nie z niskiej jakości sprzętu, lecz z niedostatecznie rygorystycznego zebrania wymagań aplikacyjnych na etapie początkowym.

4. Ostateczne wnioski: Skup się na trzech podstawowych zasadach

Aby skutecznie zarządzać urządzeniami pomocniczymi do kontroli temperatury, należy pamiętać o następujących trzech zasadach.

Po pierwsze, zrozumieć architekturę produktu pięć podstawowych systemów określa rzeczywiste możliwości maszyny, a konfiguracja ogrzewania/ochładzania stanowi podstawę prawidłowego doboru modelu.

Po drugie, zwracaj szczególną uwagę na etap przedsprzedaży . Standardowa procedura zbierania wymagań jest niezbędna. Nie udzielaj ślepych zobowiązań i nie akceptuj niestandardowych kombinacji nieodpowiednich dla danego zastosowania bez wcześniejszej weryfikacji technicznej.

Po trzecie, pamiętaj, że precyzyjna kontrola temperatury stanowi podstawę powodzenia eksperymentów , podczas gdy standardowa obsługa oraz zarządzanie cyklem życia są gwarancją długotrwałej niezawodności sprzętu.

Nie ma znaczenia, czy zastosowanie dotyczy badań laboratoryjnych, testów w skali półprzemysłowej, czy pełnej produkcji przemysłowej – obowiązuje ta sama zasada: tylko poprzez dobór odpowiedniego sprzętu wspomagającego kontrolę temperatury, jego prawidłową eksploatację oraz właściwe zarządzanie można zapewnić stabilność, kontrolowalność i bezpieczeństwo każdego eksperymentu oraz każdej partii produkcyjnej.
