Streszczenie W dziedzinie produkcji petrochemicznych chemikaliów specjalistycznych, destylacyjny rozdział materiałów nieolejowych (takich jak rozpuszczalniki organiczne, chemikalia specjalistyczne, drobne pośrednie itp.) jest kluczowym etapem procesowym. Łącząc cechy wyposażenia...
Udostępnij
Abstrakcja
W produkcji chemicznych produktów cienkich z zakresu petrochemii, destylacyjny rozdział materiałów nieolejowych (takich jak rozpuszczalniki organiczne, chemikalia specjalne, drobne pośrednie) stanowi kluczowy etap procesowy. W oparciu o cechy charakterystyczne urządzeń takich jak kolumny talerzowe, kolumny nasypowe oraz parownice foliowe, niniejszy artykuł systematycznie analizuje scenariusze zastosowań, zasady doboru sprzętu oraz praktyki inżynierskie różnych technologii destylacji w procesie przetwarzania materiałów nieolejowych, dostarczając referencji technicznych dla przedsiębiorstw petrochemicznych.
Materiały petrochemiczne nieolejowe zwykle charakteryzują się następującymi cechami:
- Wrażliwość termiczna: Substancje chemiczne o wysokiej czystości, takie jak epxydy i monomery organosilikonowe, są podatne na rozkład, polimeryzację lub przebarwienie w wysokich temperaturach, co wymaga niskich temperatur destylacji i krótkich czasów zatrzymania.
- Szeroki zakres lepkości: Lepkość może się zmieniać setki razy, od rozpuszczalników o niskiej lepkości (takich jak metanol i octan etylu) do pośrednich produktów polimerowych o wysokiej lepkości (takich jak polieteropoliole).
- Bliskie punkty wrzenia: Rozdzielenie izomerów (np. p-ksylen/o-ksylen) oraz rozdzielenie azeotropowe wymagają wydajnego sprzętu do przenoszenia masy z wysokimi wymaganiami dotyczącymi liczby tacy teoretycznych.
- Znaczna agresywność korozyjna: Kwasy organiczne, węglowodory halogenowane i inne materiały stawiają surowe wymagania materiałom konstrukcyjnym urządzeń, wymagając stosowania materiałów odpornych na korozję lub specjalnych powłok.
- Wysoka czystość produktu: Chemikalia elektroniczne oraz pośredniki farmaceutyczne zazwyczaj wymagają czystości ≥99,5%, a nawet powyżej 99,9%.
- Wrażliwość wydajności: Produkty o wysokiej wartości dodanej są bardzo wrażliwe na straty materiałowe, a każdy 1% wzrostu wydajności może przynieść znaczące korzyści ekonomiczne.
- Kontrola zużycia energii: Rektynfikacja to operacja jednostkowa o dużym zużyciu energii, która może stanowić 30–50% całkowitego kosztu produkcji. Oszczędność energii i redukcja zużycia to podstawowe wymagania.
- Zgodność środowiskowa: Wymagania dotyczące kontroli emisji lotnych związków organicznych (VOCs) oraz redukcji odpadów ciekłych stają się coraz bardziej rygorystyczne.
2.1.1 Główne zalety
- Duża elastyczność pracy: Kolumny tacze są ograniczone przez przenikalność i ociekłość, jednak dobrze zaprojektowane kolumny charakteryzują się zakresem regulacji obciążenia od 30% do 110%, co umożliwia dostosowanie do fluktuacji produkcji.
- Silna adaptacyjność do niskich stosunków ciecz-gaz: Gdy stosunek ciecz-gaz < 0,5, kolumny wypełnieniowe wykazują gwałtowny spadek sprawności ze względu na słabe zwilżenie, podczas gdy kolumny tacy mogą nadal zapewniać stabilne efekty transferu masy.
- Wygoda konserwacji: Tace można demontować w celu inspekcji i naprawy, co skutkuje niskimi kosztami utrzymania systemów wymagających regularnego czyszczenia z osadów i polimerów.
- Gospodarka przy dużych średnicach: Gdy średnica kolumny > 800 mm, koszt kolumn tacy jest zazwyczaj o 15-25% niższy niż kolumn wypełnieniowych.
2.1.2 Typowe zastosowania
- Rozdzielenie aromatycznych: Rektyfikacja benzen-toluen-ksylen przy zastosowaniu tacy talerzowych lub sitowych, o średnicy kolumny 1,5-3,5 metra i 40-80 teoretycznych tacy.
- Odzyskowanie węglowodorów chlorowanych z produktów ubocznych procesu chlorków: Przetwarzanie systemów organicznych zawierających HCl przy zastosowaniu tacy z nikelinu (Hastelloy) lub wyłożonych PTFE, przy ciśnieniu roboczym 0,2-0,5 MPa.
- Odwadnianie rozpuszczalników: Odwadnianie i rektyfikacja izopropanolu i etanolu metodą destylacji azeotropowej, średnica kolumny 0,8–2,0 metra.
2.1.3 Kluczowe punkty projektowe
- Dobór tacy:
- Tace sitowe: Prosta konstrukcja, niski koszt, odpowiednie dla czystych układów.
- Tace z zaworami pływającymi: Maksymalna elastyczność pracy i dobra odporność na zapychanie.
- Tace z kapeluszami: Mała wydajność, ale wysoka sprawność, odpowiednie dla małych stosunków ciecz–gaz.
- Odstęp między tacami: Standardowy 450–600 mm; zmniejszony do 350 mm dla kolumn o dużej obciążalności i zwiększony do 600–800 mm dla kolumn próżniowych.
- Przegroda i układ spustowy: Zastosowanie przewodów spustowych w kształcie łuku, przy czym powierzchnia spustu stanowi 12–15% powierzchni przekroju poprzecznego kolumny, zapewniając czas przebywania cieczy 3–7 sekund.
2.2.1 Główne zalety
- Bardzo niski spadek ciśnienia: Spadek ciśnienia na półkę teoretyczną wynosi zaledwie 0,01–0,3 kPa, co stanowi 1/5 wartości dla kolumn tacych, dzięki czemu szczególnie nadaje się do destylacji pod zmniejszonym ciśnieniem i materiałów termolabilnych.
- Wysoka wydajność separacji: Nasadzenia strukturalne (takie jak nasadzenia faliste i kratowe) mają HETP w zakresie 0,15–0,5 m, co jest znacznie lepsze niż 0,5–1,0 m dla kolumn tacych.
- Duża wydajność: Porowatość warstwy nasadzeniowej wynosi > 90%, a prędkość gazu może osiągnąć 1,5–2 razy więcej niż w kolumnach tacznych, zwiększając wydajność przetwarzania na jednostkę powierzchni przekroju o 30–50%.
- Silna odporność na korozję: Można wybrać niemetalowe nasadzenia, takie jak ceramiczne, grafitowe i z PTFE, odpowiednie dla systemów silnie korozyjnych.
2.2.2 Typowe Zastosowania
- Destylacja pod zmniejszonym ciśnieniem:
- Termolabilne związki organiczne (np. pośredniki witamin) przy stopniu próżni 1–10 kPa, z zastosowaniem metalowych nasadzeń strukturalnych.
- Wysokowrzące związki (np. plastyfikator DOP) przy stopniu próżni < 1 kPa, wybór nasadek drutowych falistych.
- Systemy żrące:
- Oczyszczanie organochlorków krzemu: stosowanie ceramicznych pierścieni Raschiga lub ceramicznych nasadek typu siodło.
- Materiały zawierające mercaptany: wybór nasadek grafitowych lub metalowych powlekanych PTFE.
- Rozdzielenie precyzyjne:
- Rozdzielenie izomerów (p/o/m-ksylen): metalowe faliste nasadki perforowane o WTP 0,2–0,3 metra.
- Przygotowanie wysokoczystych rozwiązników (IPA o czystości elektronicznej): kolumny wypełnione nasadkami strukturalnymi o ponad 100 płytek teoretycznych.
2.2.3 Kluczowe punkty projektowania
Macierz wyboru nasadek:
|
Rodzaj opakowania |
WTP (m) |
Spadek ciśnienia (Pa/m) |
Współczynnik wykorzystania mocy |
Scenariusze zastosowań |
|
Nasada metalowa luzna (pierścień Pall) |
0.4-0.6 |
150-250 |
Średni |
Rektyfikacja konwencjonalna |
|
Pierścień Raschiga ceramiczny |
0.5-0.8 |
200-300 |
Niski |
Systemy wysoce korozyjne |
|
Nasada metalowa strukturalna (250Y) |
0.25-0.35 |
80-150 |
Wysoki |
Rozdzielenie pod próżnią/wysokowydajne |
|
Nasada drutowa fałdowana |
0.15-0.25 |
50-100 |
Najwyższą |
Ultra-próżnia/materiały termowrażliwe |
Rozprowadzacze cieczy:
- Typ rozpylacza: Nadaje się do materiałów o niskiej lepkości (<5 mPa·s), z gęstością punktów rozpylania > 100 punktów/m².
- Typ żłobkowy: Średnia lepkość (5–50 mPa·s), jednorodność rozkładu ±5%.
- Typ rurkowy: Wysoka lepkość (>50 mPa·s) lub materiały zawierające ciała stałe.
Odstęp między redistributorami:
- Nasyp luźny: Montować jedną warstwę co 5–8 metrów.
- Nasyp regularny: Montować co 10–15 metrów lub co 3–4 warstwy wypełnienia.
2.3.1 Główne zalety
- Nadzwyczaj krótki czas przebywania: Materiały przebywają na powierzchni grzewczej tylko 2–10 sekund, co zapobiega rozkładowi termolabilnych substancji.
- Praca pod nadzwyczajnym próżniowaniem: Możliwość pracy przy ciśnieniu absolutnym 0,1–100 Pa, obniżającym temperaturę parowania o 50–100°C.
- Wysoka adaptowalność do lepkości: Może przetwarzać materiały o lepkości do 10⁴ mPa·s.
- Wysoka jednostopniowa wydajność separacji: Jednostopniowa ewaporacja odpowiada 2-5 tarczom teoretycznym.
2.3.2 Typowe scenariusze zastosowania
- Oczyszczanie monomerów żywicy epoksydowej:
- Materiał: żywica epoksydowa na bazie bisfenolu A (E-51)
- Warunki pracy: 0,1-1,0 Pa, 160-180 °C
- Efekt: Odchylenie standardowe wartości epoksydowej zmniejszyło się z 15% do 5%, a kolor APHA spadł z 150 do 50.
- Rozdzielenie monomerów organosilikonowych:
- Materiał: Odzysk dimetylosiloksanu (M₂) z pozostałości o wysokiej temperaturze wrzenia
- Warunki pracy: 1-10 Pa, 120-150 °C
- Poprawa wydajności: Całkowita wydajność M₂ wzrosła o 2-3%, co przekłada się na roczny dodatkowy zysk w wysokości 9 milionów juanów (dla zakładu o mocy 50 000 ton/rok).
- Oczyszczanie plastyczynatorów:
- Materiał: Dioctyl ftalan (DOP), dioctyl tereftalan (DOTP)
- Warunki pracy: 0,5-5 Pa, 260-280°C
- Poprawa czystości: Ze 99,0% do powyżej 99,6%, spełnia wymagania dotyczące materiałów przeznaczonych do kontaktu z żywnością.
- Termolabilne pośredniki farmaceutyczne:
- Materiał: Pośrednik bocznej grupy antybiotyku
- Warunki pracy: 0,5 Pa, 80-100°C (temperatura wrzenia pod ciśnieniem atmosferycznym: 220°C)
- Wskaźnik rozkładu: Z 8% do poniżej 1%.

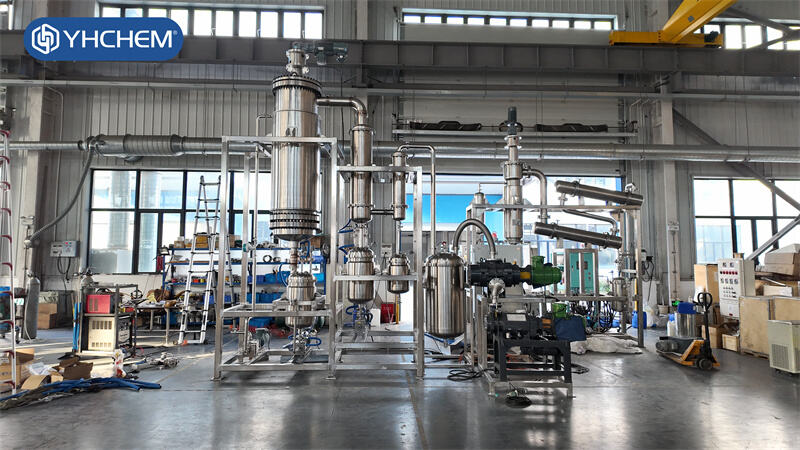

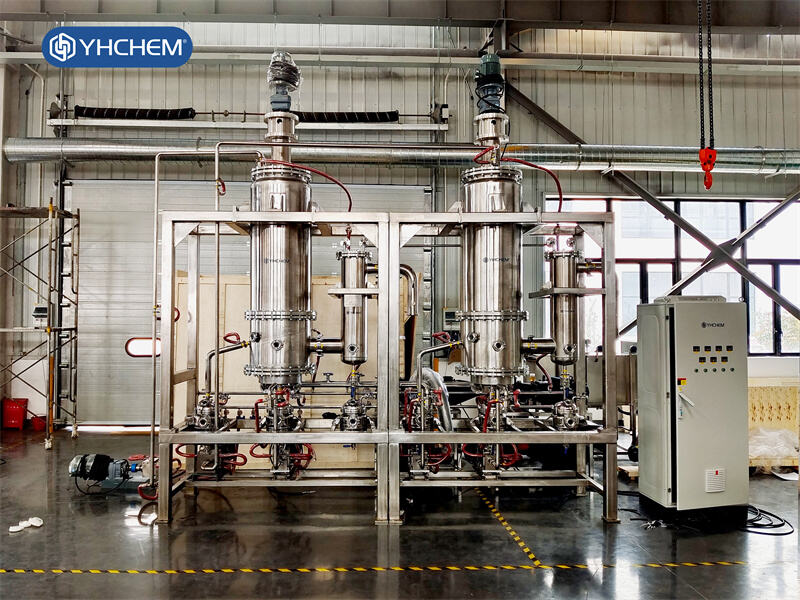

2.3.3 Dobór urządzeń
Porównanie typów parownic cienkowarstwowych:
|
Typ |
Przepustowość (kg/h) |
Zakres lepkości (mPa·s) |
Stopień próżni (pa) |
Odpowiednie materiały |
|
Warstwa spływająca |
50-500 |
<50 |
10-1000 |
Niskolepkie roztwory |
|
Destylacja z wycieraczem |
20-200 |
10-10⁴ |
0.1-100 |
Materiały o wysokiej lepkości/skalejące |
|
Destylacja krótka ścieżką |
5-100 |
5-10³ |
0.1-10 |
Materiały wysoce termoczułe/o wysokiej wartości dodanej |
Typowe parametry specyfikacji (na przykładzie parownicy warstwowej):
- Powierzchnia parowania: 0,5-5,0 m²
- Temperatura ogrzewania płaszcza: do 350℃ (olej termalny), 400℃ (sól topiona)
- Prędkość mieszadła: 50-300 rpm (regulowana)
- Materiał: 316L (standard), Hastelloy C-276 (wysoka odporność na korozję), tytan (układy zawierające chlor)
Kombinacja kolumny wstępnego rozdziału i kolumny rektyfikacyjnej:
Przypadek: Odzysk lekkich składników z produktów ubocznych zakładu kopolymeru fenolu i acetonu
- Kolumna wstępnego rozdziału: kolumna nasypowa, D=1,2 m, H=8 m, rozdzielająca węglowodory C3-C5.
- Kolumna rektyfikacyjna: kolumna tacy, D=1,8 m, 45 teoretyczne płyty tacy, rozdzielająca benzen/toluen/składow ciężkie.
- Efekt: Całkowite zużycie energii zmniejszone o 18%, a czystość produktów powyżej 99,5%.
Cienkowarstwowy parownik + kombinacja wypełnionego słupa:
Przypadek: Produkcja polieterowego poliolu
- Etap 1: Cienkowarstwowy parownik (typ zmiotowy, 2,5 m²) do usuwania oligomerów i rozwiązywaczy.
- Warunki pracy: 50-200 Pa, 130-150℃
- Stopień usunięcia: Oligomery >95%, pozostały rozwiązywacz <0,03%
- Etap 2: Wypełniony słupek rektifikacyjny (metalowe strukturalne wypełnienie) do odzyskiwania rozwiązywaczy w celu recyklingu.
- Warunki pracy: Ciśnienie atmosferyczne, stosunek zwrotny 3:1
- Czystość rozwiązywacza: >99,8%, stopień odzysku >98%
- Korzyść ekonomiczna: Strata rozwiązywacza zmniejszona z 5% do 0,8%, oszczędzając rocznie 4,2 miliona yuanów.
3.3.1 Destylacja z zastosowaniem pompy ciepła
Zastosowanie: układy o względnej lotności 1,2–2,0 i różnicy temperatur między szczytem a dnem 20–50℃.
Przykład: rektifikacja etanol-woda
- Zastosowanie mechanicznego sprężania pary (MVR) z pompą ciepła.
- Para z wierzchołu (78℃, 50 kPa) sprężana do 110℃ i 120 kPa, następnie kierowana do parownika.
- Efekt oszczędności energii: zużycie pary zmniejszone o 65%, oszczędność 1,8 mln yuan rocznie (dla zakładu o mocy 10 000 ton/rok).
3.3.2 Destylacja z integracją cieplną
Technologia kolumny z przegrodą (DWC):
Przykład: rozdział trójskładnikowej mieszaniny benzenu, toluenu i ksylenu
- Schemat tradycyjny: Dwie kolumny rektyfikacyjne połączone szeregowo.
- Schemat kolumny z przegrodą: Przegródka jest umieszczona w jednej kolumnie, aby osiągnąć wstępną i główną separację.
- Efekt: Inwestycja w sprzęt zmniejszona o 30%, zużycie energii zmniejszone o 25% oraz powierzchnia zabudowy zmniejszona o 40%.
Temat projektu:
- Źródło materiału: Ścieki wodne z DMF pochodzące z przedsiębiorstw farmaceutycznych i syntetycznej skóry (zawartość DMF 15-30%)
- Skala przetwarzania: 8 000 ton/rok ścieków, odzysk 2 000 ton/rok DMF
- Wymagania produktu: Przemysłowy stopień czystości DMF (czystość ≥99,9%, wilgotność <0,05%)
Trasa procesowa:
1. Wstępnego skracania: Kolumna wypełnieniowa (wypełnienie w postaci ceramicznych podkowy)
- Średnica kolumny: DN600, wysokość warstwy wypełnienia 6 metrów
- Warunki pracy: Ciśnienie atmosferyczne, temperatura u góry 65℃, temperatura u dołu 105℃
- Stężenie na wyjściu: DMF 70-80%
2. Rafinacja i oczyszczanie: Kolumna tacy (taca sitowa)
- Średnica kolumny: DN800, 30 płyty teoretyczne
- Warunki pracy: Ciśnienie lekko podciśnieniowe (-5kPa), temperatura u góry 48℃
- Czystość produktu: DMF 99,92%, wilgotność 0,03%
3. Głębokie odwadnianie: Parowanie cienkowarstwowe
- Specyfikacja: Typ struganego warstwowo, powierzchnia parowania 1,5 m²
- Warunki pracy: 10-50 Pa, temperatura 80-100℃
- Produkt końcowy: DMF 99,95%, wilgotność <0,01%
Punkty innowacyjne technicznie:
- Zastosowanie trzystopniowego rozdziału: „wypełniona kolumna wstępnego stężania + kolumna tarczowa rektyfikacyjna + cienkowarstwowy odparowacz głębokiego odwadniania”.
- Kolumna wstępnego stężania wykorzystuje ceramiczne nasadzki w kształcie siodła, odporne na korozję DMF i charakteryzujące się dobrą odpornością na osadzanie się kamienia.
- Cienkowarstwowy odparowacz charakteryzuje się krótkim czasem przebywania (3-5 sekundy), co pozwala uniknąć rozkładu DMF w wysokiej temperaturze.
Wskaźniki ekonomiczne i techniczne:
- Całkowity nakład inwestycyjny: 6,8 miliona yuan
- Stopień odzysku DMF: 92%
- Koszt eksploatacji: 2 800 yuan/tonę DMF (wliczając parę, energię elektryczną i koszty pracy)
- Cena rynkowa: 6 500 yuan/tonę
- Okres zwrotu: 2,1 roku
- IRR: 38%
Temat projektu:
- Materiał: Surowa żywica epoksydowa z bisfenolu A (wartość epoksydowa 0,50–0,53, kolor APHA 150–200)
- Wymagania dotyczące produktu: Żywica elektroniczna (wartość epoksydowa 0,51±0,01, kolor <30, jony metali <5 ppm)
- Skala produkcji: 3 000 ton/rok
Trudności techniczne:
- Żywica epoksydowa jest bardzo wrażliwa na ciepło i podatna na polimeryzację oraz przebarwienie powyżej 180°C.
- Wysoka lepkość (około 500 mPa·s w temperaturze 150°C)
- Zawiera zanieczyszczenia takie jak oligomery i nieprzereagowany bisfenol A.
Schemat procesu: Destylacja molekularna krótkodrożna
Parametry urządzeń:
- Typ: Destylator cienkowarstwowy krótkotrasy
- Powierzchnia odparowania: 0,8 m²
- Temperatura ogrzewania: 160-180℃
- Stopień próżni: 0,1-1,0 Pa (system pompy dyfuzyjnej z olejem)
- Prędkość wycierki: 150-200 rpm
- Temperatura skraplacza: -10℃ (czynnik chłodzący: glikol etylenowy)
- Materiał: stal nierdzewna 316L, polerowana Ra≤0,4 μm
Proces technologiczny:
1. Wstępnego podgrzania: Podgrzać surowiec do 120℃, aby zmniejszyć lepkość.
2. Dawkowanie: Ciągłe dawkowanie za pomocą pompy dawkującej, wydajność 8-12 kg/h.
3. Odparowanie: Lekkie składniki (woda, oligomery) odparowują do skraplacza.
4. Zbieranie: Ciężkie składniki (produkty) są odprowadzane z dołu kolumny, a lekkie składniki są zbierane jako odpady.
Porównanie jakości produktu:
|
Wskaźnik |
Surowiec |
Produkt |
Zakres ulepszeń |
|
Wartość epoksydowa |
0.50-0.53 |
0.51±0.005 |
CV zmniejszone z 6% do 1% |
|
Kolor APHA |
150-200 |
<30 |
Zmniejszono o 83% |
|
CV lepkości |
15% |
5% |
Zmniejszono o 67% |
|
Jony metali |
15-25 ppm |
<5 ppm |
Zmniejszono o 75% |
|
Odpadki Bisfenolu A |
500-800 ppm |
<50ppm |
Zmniejszone o 93% |
Korzyści gospodarcze:
- Inwestycja w sprzęt: 1,8 miliona juanów
- Zwiększenie ceny jednostkowej produktu: Ze 18 000 juanów/tonę do 32 000 juanów/tonę
- Roczny dodatkowy przychód ze sprzedaży: 42 miliony juanów
- Rocznego kosztu operacyjnego: 1,8 miliona juanów (energia elektryczna, chłodziwo, praca)
- Rocznego dodatkowego zysku netto: 36 miliony juanów
- Okres zwrotu: 0,5 roku
Temat projektu:
- Wyposażenie oryginalne: kolumna tacy, średnica DN2000, 40 tacy sitowe, wydajność 50 ton/godz
- Istniejące problemy:
- Wysoki spadek ciśnienia (0,8 kPa na tacę, całkowity spadek ciśnienia 32 kPa), wysokie zużycie energii.
- Niska sprawność separacji, czystość odzyskanego rozpuszczalnika jedynie 98,5%, stopa strat 3%.
- Tace mają tendencję do zapychania się, konieczność czyszczenia 2–3 razy w roku.
Schemat modernizacji: Wymiana na kolumnę wypełnieniową z metalowym wypełnieniem strukturalnym
Schemat techniczny:
- Typ wypełnienia: Metalowe faliste wypełnienie strukturalne otworowe (typ 250Y)
- Wysokość warstwy wypełnienia: 12 metrów (podzielone na 4 warstwy, po 3 metry na warstwę)
- Rozprowadzacz cieczy: Rozprowadzacz rurkowy perforowany, gęstość punktów rozdziału 120 punktów/m²
- Redystrybutor: Instalowany na szczycie każdej warstwy wypełnienia, typu talerzowego z żłobkami.
Porównanie efektu modernizacji:
|
Wskaźnik |
Przed modernizacją (kolumna talerzowa sitowa) |
Po modernizacji (kolumna wypełnieniowa) |
Poprawa |
|
Całkowita strata ciśnienia (kPa) |
32 |
6.5 |
Zmniejszona o 80% |
|
WTP (m) |
0.8 |
0.3 |
Zmniejszona o 62% |
|
Czystość rozpuszczalnika (%) |
98.5 |
99.7 |
Zwiększona o 1,2% |
|
Wskaźnik ubytku rozpuszczalnika (%) |
3.0 |
0.8 |
Zmniejszono o 73% |
|
Zużycie pary (ton/godz) |
6.5 |
4.2 |
Zmniejszono o 35% |
|
Liczba corocznych przeglądów konserwacyjnych |
2-3 |
<1 |
Zmniejszono o 67% |
Analiza ekonomiczna:
- Inwestycja modernizacyjna: 4,2 miliona juanów
- Rocznoszczędność pary: 20 000 ton (cena pary 200 juanów/tonę)
- Roczne zmniejszenie strat rozpuszczalnika: 960 ton (cena rozpuszczalnika 6 000 juanów/tonę)
- Roczna oszczędność kosztów konserwacji: 800 000 juanów
- Roczny efekt ekonomiczny: 9,8 miliona juanów
- Okres zwrotu inwestycji: 5,1 miesiąca
Na podstawie powyższej analizy proponowany jest następujący proces decyzyjny wyboru:
- Wrażliwość termiczna: Temperatura rozkładu <150℃ → priorytetowe rozważenie wyparzarek cienkowarstwowych lub kolumn wypełnionych próżniowych.
- Lepkość: >100 mPa·s → wyparzarki cienkowarstwowe lub kolumny tacykowe, unikanie tradycyjnych kolumn wypełnionych.
- Ścieralność: Duża korozja → kolumny wypełnione (wypełnienia niemetaliczne) lub kolumny tacykowe ze specjalnymi materiałami.
- Liczba teoretycznych tacy <20 → kolumny tacykowe lub kolumny z wypełnieniem nasypowym.
- Liczba teoretycznych tacy 20–50 → kolumny tacykowe lub kolumny z wypełnieniem regularnym.
- Liczba teoretycznych tacy >50 → kolumny z wypełnieniem regularnym.
- Stopień próżni <10 kPa → Wypełnione kolumny (znacząnta przewaga pod względem spadku ciśnienia).
- Ciśnienie atmosferyczne lub nadciśnienie → Zarówno tarczowe, jak i wypełnione kolumny są stosowane.
- Stosunek cieczy do gazu <0,5 → Kolumny tarczowe.
- Stosunek cieczy do gazu >2 → Kolumny wypełnione.
- Średnica kolumny <800 mm → Kolumny wypełnione mają niższe koszty.
- Średnica kolumny >800 mm → Kolumny tarczowe mają niższe koszty.
- Wysoka częstotliwość konserwacji → Kolumny tarczowe (łatwe w demontażu).
- Wrażliwość na zużycie energii → Kolumny wypełnione lub parownie cienkowarstwowe.
Krok 5: Wybór priorytetu dla scenariuszy specjalnych
- Systemy polimeryzujące → Unikać wypełnionych kolumn, wybierać kolumny talerzowe lub odparowniki cienkowarstwowe.
- Systemy pianiące się → Kolumny wypełnione (dobre działanie pękania piany).
- Zawiesiny zawierające ciała stałe → Kolumny talerzowe lub odparowniki z warstwą miotloną.
- Produkty o ultra wysokiej czystości → Odparowniki cienkowarstwowe lub wysokowydajne kolumny strukturalne wypełnione.
Technologia monitorowania online:
- Monitorowanie w czasie rzeczywistym rozkładu temperatury w warstwach talerzy/wypełnień (pomiar temperatury światłowodowej).
- Analiza spadku ciśnienia online w celu ostrzegania przed przefukowaniem i przelewaniem.
- Analiza składników online (chromatografia online, spektroskopia NIR).
Inteligentny system sterowania:
- Optymalizacja parametrów pracy na podstawie uczenia maszynowego.
- System ekspertowy do diagnostyki uszkodzeń.
- Technologia cyfrowego bliźniaka do symulacji i optymalizacji procesów.
Wypełnienia o dużej pojemności:
- Wypełnienia strukturalne czwartej generacji (HETP 0,1–0,2 m, wydajność zwiększona o 50%).
- Wypełnienia dostosowane, drukowane w 3D (złożony projekt kanałów przepływu).
Nowe typy tacy:
- Tacje sitowe kierunkowe (wydłużony czas kontaktu między fazą gazową i ciekłą, skuteczność zwiększona o 15%).
- Zawory pływakowe kompozytowe (elastyczność pracy poszerzona do zakresu 20–120%).
- Popularyzacja technologii pompy ciepła MVR: Wprowadzona w systemach rektyfikacyjnych o niskiej różnicy temperatur (<30℃), szacowane oszczędności energii wynoszą 50–70%.
- Ogrzewanie wspomagane energią słoneczną: Wykorzystanie kolektorów słonecznych do dostarczania części ciepła potrzebnego do destylacji, odpowiednie dla regionów północno-zachodnich i północnych Chin.
- Kaskadowe wykorzystanie odpadowego ciepła: Optymalizacja sieci parowych o wielu poziomach ciśnienia w celu maksymalnego odzysku ciepła.
Technologia zerowych emisji:
- Kondensacyjne odzyskiwanie lotnych związków organicznych (VOC) + adsorpcyjne zagęszczanie w celu osiągnięcia dopuszczalnych norm emisji gazów odlotowych.
- Odparowanie i krystalizacja ścieków o wysokiej zawartości soli w celu osiągnięcia pełnego zerowego odpływu ścieków.
Modułowość na ramie nośnej (skid-mounted):
- Miniaturowe i modułowe urządzenia destylacyjne (przepustowość <10 ton/dzień).
- Szybka wdrożenie (cykl dostawy <3 miesięcy), odpowiednie dla produkcji wieloasortymentowej i małoseryjnej w przemyśle chemicznym precyzyjnym.
1. Kolumny talerzowe są odpowiednie dla scenariuszy z dużym stosunkiem cieczy do gazu, wysoką elastycznością pracy oraz częstą koniecznością konserwacji i charakteryzują się wyraźnymi korzyściami ekonomicznymi, gdy średnica kolumny >800 mm.
2. Kolumny wypełnieniowe osiągają doskonałe wyniki w destylacji pod próżnią, przy przetwarzaniu termoczujących materiałów oraz w obszarze wysokosprawnych rozdziałów, charakteryzując się znacznie lepszą sprawnością rozdziału i kontrolą zużycia energii niż kolumny talerzowe.
3. Parowacze cienkowarstwowe są najlepszym wyborem do przetwarzania materiałów o wysokiej lepkości, termoczujących oraz o dużej wartości dodanej. Mimo wysokich nakładów inwestycyjnych, jakość produktu znacząco się poprawia.
4. Połączone procesy (np. parowanie + rektyfikacja, wstępny rozdział + rektyfikacja) pozwalają na zrównoważenie efektu rozdziału i ekonomii, stanowiąc główny kierunek praktyki inżynieryjnej.
Etap projektowania:
- Pełne przeprowadzenie badań właściwości materiałów (lepkość, stabilność termiczna, dane równowagi fazowej).
- Wykorzystanie profesjonalnego oprogramowania do symulacji procesów (Aspen Plus, HYSYS) w celu optymalizacji procesu.
- Zarezerwowanie zapasu projektowego na poziomie 10–15% w celu kompensacji fluktuacji materiałów.
Zakup sprzętu:
- Preferowanie dojrzałych dostawców oraz przebadanie ich możliwości działania i obsługi posprzedażowej.
- Wybór znanych marek zagranicznych lub krajowych producentów pierwszej linii dla kluczowych komponentów (takich jak dystrybutory i wypełnienia).
- Podpisanie klauzul gwarancji wydajności, precyzyjnie określających wskaźniki, takie jak sprawność separacji czy zużycie energii.
Budowa i montaż:
- Kontrola poziomu powierzchni dystrybutora cieczy w kolumnie nasypowej w zakresie ±2 mm/m.
- Sprawdź poziom ustawienia i odstępy między poszczególnymi tacy po zamontowaniu kolumny taczowej.
- Przeprowadź rygorystyczną kontrolę szczelności systemu próżniowego, przy czym odchylenie stopnia próżni powinno być mniejsze niż 10%.
Puszczenie do eksploatacji i obsługa:
- Opracuj szczegółowy plan uruchomienia i postępuj zgodnie z kolejnymi krokami (kontrola systemu → przemywanie i wymiana → próbny przebieg na wodzie → podawanie surowca).
- Utwórz bazę danych parametrów roboczych i zanotuj optymalne okno pracy.
- Przeprowadzaj regularne inspekcje sprzętu i wprowadź system konserwacji.
Poziom przedsiębiorstwa:
- Współpracuj z uczelniami i instytutami badawczymi nad opracowaniem nowych typów wypełnień i taczy.
- Zastosuj technologię symulacji CFD w celu zoptymalizowania rozkładu pola przepływu w kolumnie.
- Utworzyć platformę pilotażową w celu weryfikacji nowych procesów i technologii.
Poziom branżowy:
- Opracować standardy techniczne i specyfikacje dotyczące destylacji materiałów nieolejowych.
- Zbudować platformę wymiany technicznej w celu promowania dzielenia się doświadczeniami.
- Promować głębokie wprowadzanie inteligentnej produkcji i zrównoważonej produkcji w dziedzinie destylacji.
Droga poprzez naukowy dobór, precyzyjne projektowanie, rygorystyczne budownictwo oraz optymalizację działania, system separacji destylacyjnej dla nieolejowych surowców petrochemicznych może osiągnąć cele efektywnej, energooszczędnej, ekologicznej i opłacalnej produkcji, generując znaczące korzyści ekonomiczne i społeczne dla przedsiębiorstw.
EN
AR
BG
HR
DA
NL
FI
FR
DE
EL
HI
IT
JA
KO
NO
PL
PT
RO
RU
ES
SV
TL
ID
SR
UK
HU
TH
TR
GA
BE
BN
